环保除尘 · 脉冲喷吹清灰系统
脉冲阀 + 气包 + 空压机清灰系统计算
用于快速校核脉冲阀单次耗气量、平均耗气量、气包最小容积、空压机有效供气量和一轮清灰时间。结果是工程估算，最终仍要结合厂家样本、现场压力记录和清灰效果修正。

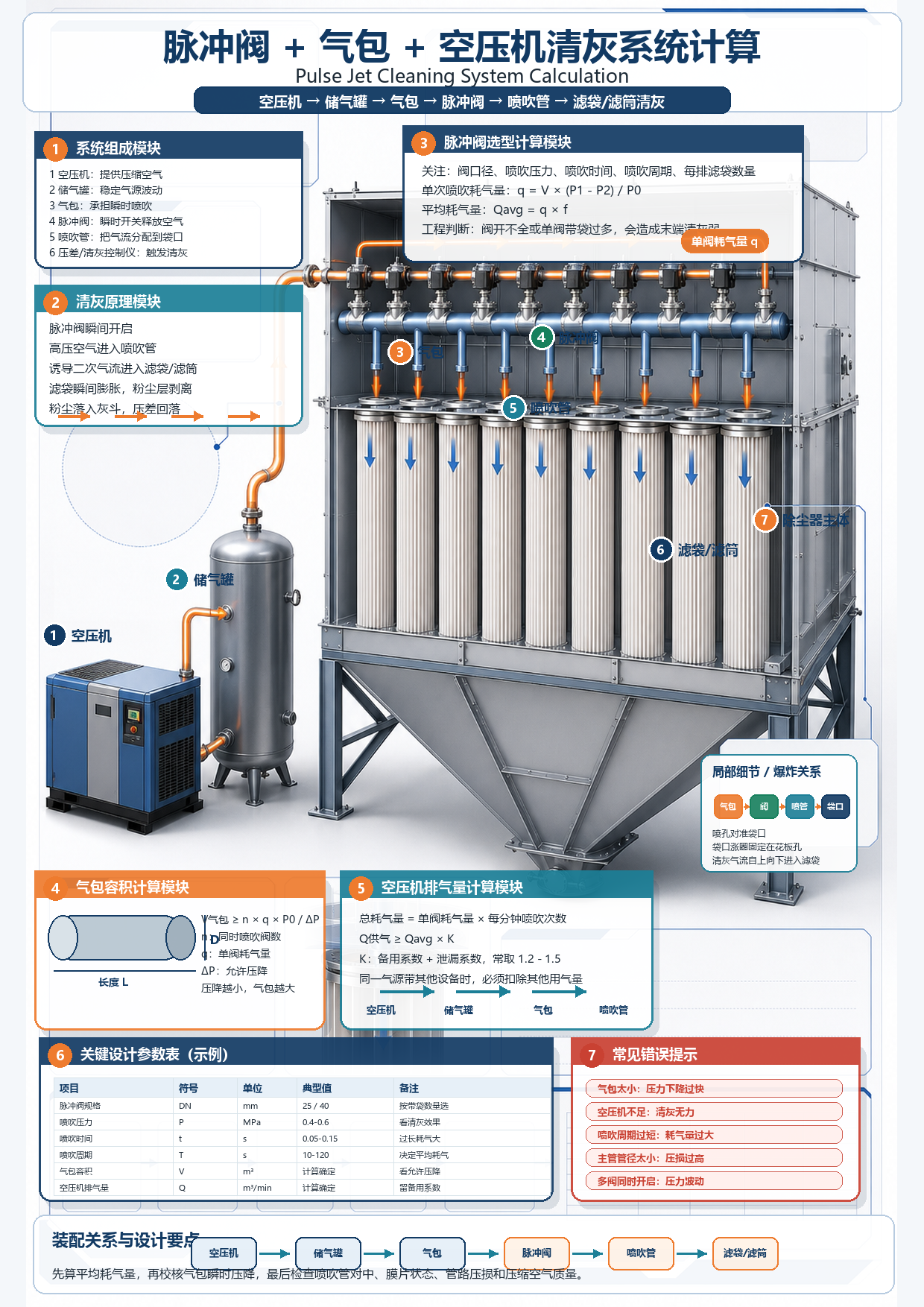

空压机→
储气罐→
气包→
脉冲阀→
喷吹管→
滤袋/滤筒
计算结果
单阀单次耗气量 q
0.100m³/次
已知输入值。
每分钟喷吹次数 f
6.00次/min
f = 60 / t。
平均耗气量 Qavg
0.60m³/min
Qavg = q × n × f。
建议空压机有效供气量
0.78m³/min
Q供气 ≥ Qavg × K。
建议气包最小有效容积
0.202m³
V气包 ≥ n × q × P0 / ΔP。
一轮清灰时间
3.33min
按 20 组顺序喷吹。
